Πολυζωνικό κουτί διανομής υδραυλικών κυκλωμάτων - MODbox BRV

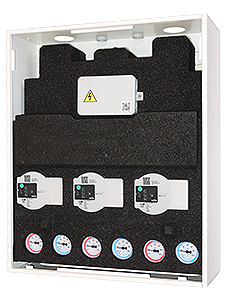

Πολυζωνικό κουτί διανομής υδραυλικών κυκλωμάτων για επιτοίχιους λέβητες αερίου ή αντλίες θερμότητας.

Η εξαιρετικά συμπαγής κατασκευή επιτρέπει την υδραυλική σύνδεση έως και τριών κυκλωμάτων σε συνολικό πλάτος μόλις 450 mm.

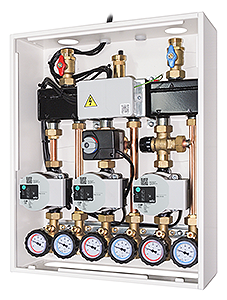

Το πρωτεύον κύκλωμα προς τον λέβητα αερίου ή την αντλία θερμότητας περιλαμβάνει, 2 βαλβίδες διακοπής 1" αρσενικές και μια πολλαπλή διανομής με ενσωματωμένο υδραυλικό διαχωριστή ή κολλεκτέρ, για μέγιστη ισχύ έως 50 kW. Ο διαχωριστής επιτρέπει στο πρωτεύον κύκλωμα να αποσυνδεθεί υδραυλικά από το δευτερεύον κύκλωμα και επιτρέπει μεγαλύτερη ογκομετρική κυκλοφορία του υγρού μεταφοράς θερμότητας που χρησιμοποιείται, σε σχέση με αυτό που κυκλοφορεί στον λέβητα αερίου ή στην αντλία θερμότητας. Με τις εγκαταστάσεις λεβήτων αερίου, η θερμοκρασία επιστροφής στο λέβητα μειώνεται, εξασφαλίζοντας έτσι αύξηση της απόδοσης της εγκατάστασης. Βαλβίδα εξαερισμού και θάλαμος εξαέρωσης. Κουτί διακλάδωσης IP55 για διευκόλυνση της ηλεκτρικής καλωδίωσης. Το κουτί διανομής, λευκό RAL 9010 με βαφή πούδρας, μπορεί να τοποθετηθεί στον τοίχο, σε εσοχή ή μέσα σε κρεμαστό ντουλάπι.



Τεχνικά χαρακτηριστικά:

-Μέγιστος ρυθμός ροής στο πρωτεύον κύκλωμα έως 2 m³/h.

-Συνδέσεις πρωτεύοντος κυκλώματος: 1" αρσενικό; Απόσταση κέντρων 270 mm.

-Διαστάσεις: (ΜxΒxΥ) 450x160x550 mm;

-Εσωτερικό μονωτικό κουτί σε EPP (όπου παρέχεται).

-Μέγιστη ισχύς: 50 kW – Μέγιστη 6 bar;

-Πτώση πίεσης έκδοσης με υδραυλικό διαχωριστή: 0,2 mH2O με ρυθμό ροής 2000 l/h.

-Πτώση πίεσης έκδοσης με κολλεκτέρ: 0,3 mH2O με ρυθμό ροής 1500 l/h για κάθε κύκλωμα.
